安全性：設備采用雙滑臺左右工位滑入進行焊接，外部安全光柵 柔性化：進出工作臺柔性化程度高，適合多種產品的安裝和定位，滑臺可帶旋轉機構焊接圓形產品 精度高：各工序采用精密加工裝配，嚴格控制工序變形 焊縫特點：焊接精密、牢固和密封的焊接 床身結構：高架式結構，XZ軸移動，擁有最大的加工空間，極高的動態性能 通用性：六軸機構設備雙工位工滑臺焊接，XZ軸左右切換焊接，并可加裝旋轉工裝焊接。
分享至：
塑膠半導體激光焊接機加工樣品圖片
塑膠材質產品激光焊接
塑膠材質產品激光焊接
塑膠材質產品激光接焊
塑膠材質產品激光焊接
應用范圍
應用范圍：塑料產品密封、減速箱塑料殼體、電機塑料殼體等。
設備優勢
安全性：設備采用滑臺式工作臺滑入進行焊接，外部安全光柵
柔性化：進出工作臺柔性化程度高，適合多種產品的安裝和定位
精度高：各工序采用精密加工裝配，嚴格控制工序變形
焊縫美觀：設備保證氣箱焊縫飽滿，密封性好，熔深不小于薄壁側厚度
床身結構：高架龍門式結構，橫梁移動，擁有最大的加工空間，極高的動態性能
大行程：高架龍門XY1.9米-0.3行程范圍，滑臺規格1.5米*0.6米，滑入行程1.3米， 可實現大范圍產品加工與多工裝夾具安裝加工。
加工頭：激光頭可實現±60度旋轉，效率高，可實現產品多角度焊接，適用性強。
標準工作臺
機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。
臥式工作臺，采用四軸聯動控制方式，可以焊接加工異形產品，Z軸可以根據客戶產品不同需要，安裝位置可以上升，也可以定制客戶需要的行程。
該工作臺可以四軸聯動，實現曲面的點焊。
1、運用工業運動控制的成熟解決方案，將激光焊機和運動控制集成到機器的PC操作界面。
2、強大的PC控制，易于編程、調試和維護。可完成自動或半自動的點焊、對接焊、疊焊、密封焊，針對復雜的平面直線、圓弧及任意軌跡的焊接。
3、軟件采用IDE集成工作環境方式，主界面集成圖形編輯、運行監控、采集編程、運動控制于一體，布局簡潔專業，可有效提高工作效率。
4、實時控制，無需其他的PC操作系統插件。
5、可以對4個軸進行高性能運動控制，實現空間的焊接軌跡示教編程。
6、提供多語言顯示（中文簡體、英文等），支持國際化應用。
通發激光PC運動控制卡
通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面
通發激光焊機焊接軟件操作界面
廠家實拍
|

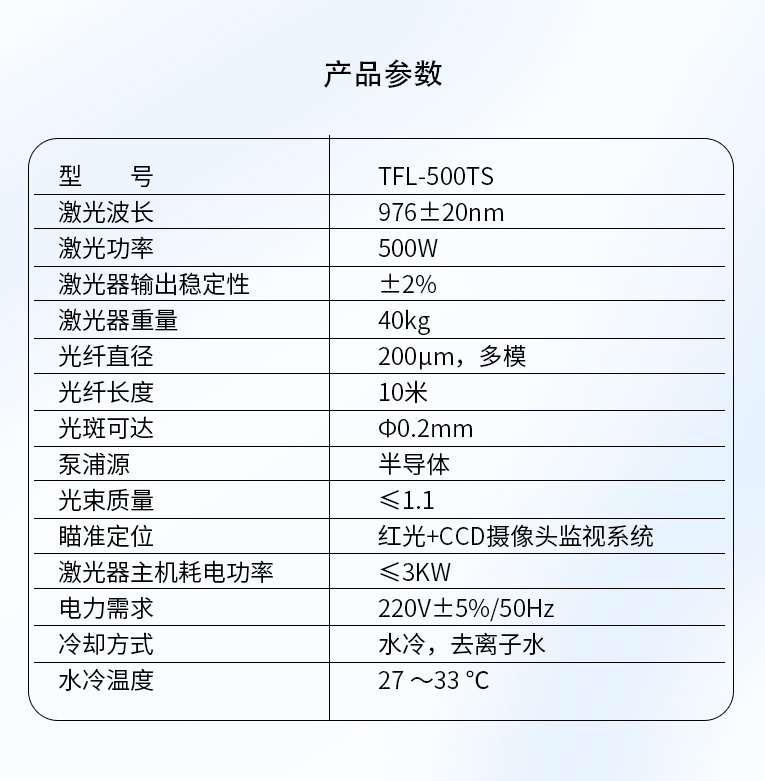

激光器型號 |
TFL-500TS |
|
激光波長 |
976±20nm |
|
激光功率 |
500W |
|
激光器輸出穩定性 |
±2% |
|
激光器重量 |
40kg |
|
光纖直徑 |
200μm，多模 |
|
光纖長度 |
10米 |
|
光斑可達 |
Φ0.2mm |
|
泵浦源 |
半導體 |
|
光束質量 |
≤1.1 |
|
瞄準定位 |
紅光+CCD攝像頭監視系統 |
|
激光器主機耗電功率 |
≤3KW |
|
電力需求 |
220V±5%/50Hz |
|
冷卻方式 |
水冷，去離子水 |
|
水冷溫度 |
27 ～33 ℃ |
